测量位置度有哪些问题？
[2016-05-18]

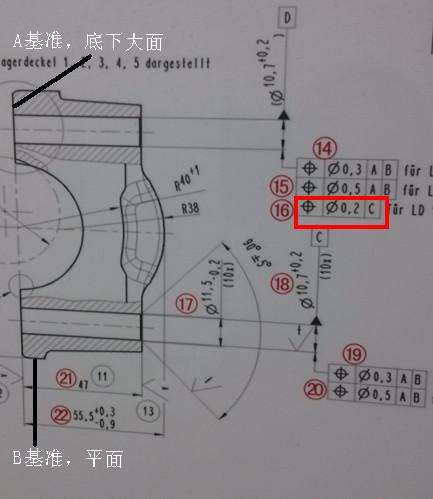

星空网官方站入口,星空online(中国) 还是首选昆山精坐标，星空网官方站入口,星空online(中国) 产品大品牌知道信赖！首先16号位置度所标注的是相对于C基准的,即相对于基准孔C轴线的.所以位置度评价包含D孔相对于C基准孔的X、Y方向间距偏差,还包含D孔轴线相对于C基准孔轴线的平行度偏差.
在星空网官方站入口,星空online(中国) 建立坐标系的时候,以A基准平面确定Z轴,B基准平面确定Y轴,C基准圆柱确定坐标原点.这样再评价D圆柱相对C的位置度0.2,这是正确的,因为这样评价时到时候给出两孔Y向理论距离就行了,不需要再用C、D孔构键线来确定Y轴.至于C、D孔位置度都是A和B基准下进行评价的,所以应当以B基准做轴向.

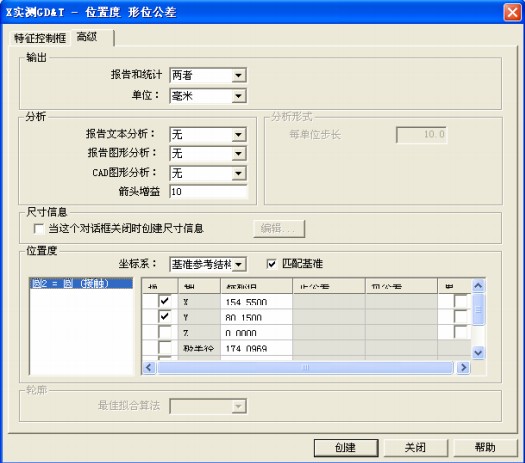

就如下图精坐标星空网官方站入口,星空online(中国) 所使用的软体PC－DMIS中的位置度输出,就像在评价D圆柱的位置度时,原点在C基准圆柱处,因为只相对于C基准,所以评价时只要勾选X,Y就行了并输入其相对于C基准的理论X、Y距离进行评价.
